注意：以下處理思路和方法僅供參考，具體問題還需具體分析處理！

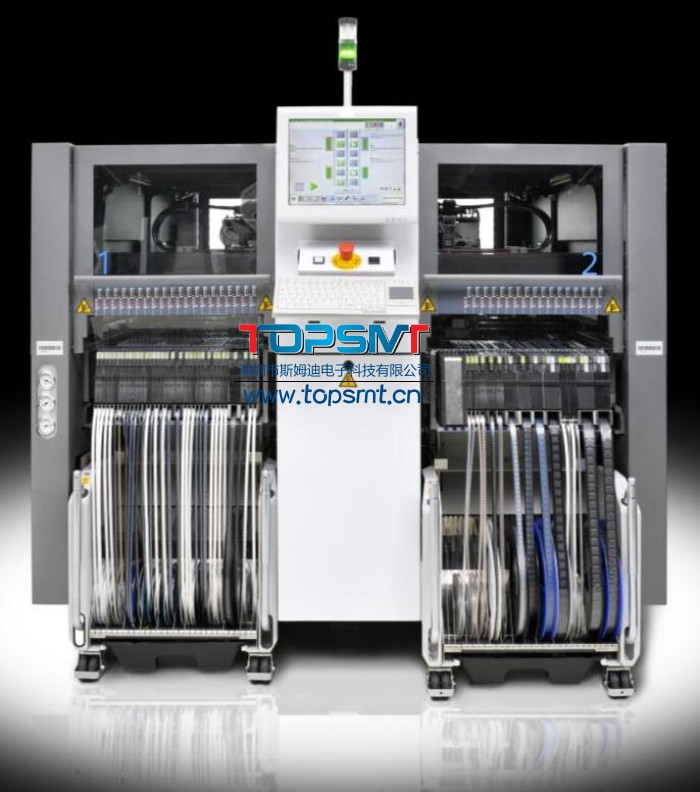

1.西門子貼片機按Start 無效.

1）原因：Table 沒有連接好

處理：將Table連接好

2）原因：拋料盒/拋吸嘴盒沒有安裝到位

處理：將拋料盒/拋吸嘴盒安裝到位

3) 原因：Nozzle Magazine沒有安裝到位（X系列貼片機）

處理：檢查Nozzle Change指示燈是否常亮,否則重新安裝Magazine

4）原因：機器的門蓋沒有關閉

處理：檢查機器的各個門蓋，關閉門蓋

5) 原因：機器緊急停止開關被按下（包括MTC的緊急停止開關）

處理：將緊急停止開關旋起

6）原因：Table 上的元件保護蓋沒有正常蓋好/插好(S系列貼片機)

處理：將元件保護蓋蓋好/插好

7）原因：外部供氣壓力不足

處理：通知工廠設施處理

8）原因：與Pro主機連接中斷

處理：檢查貼片機與Pro主機網絡/重新傳程序

9）其他原因?qū)е?br />
2.西門子貼片機不能正常歸零.

1）原因：檢查安全回路是否閉合

處理：按照第1條處理

2）原因：X/Y軸不能歸零

處理：清潔X/Y光柵和Encoder，重新啟動

3）原因：S軸不能歸零

處理：手動轉動S軸是否有卡死，檢查Plunger是否安裝到位，是否臟污等，必要時更換整頭驗證

4）原因：取料馬達/拋料馬達不能歸零

處理：檢查馬達是否有異常，馬達上是否有異物，手動轉動馬達是否順暢，plunger是否異常等，必

要時更換馬達驗證。參考第5條

5）原因：DP馬達不能歸零。

處理：檢查Sleeve是否安裝、臟污，DPO型圈磨損，DP馬達損壞等，必要時更換。參考第3條

6）原因：Nozzle 真空檢查未通過

處理：吸嘴堵塞、過濾芯堵塞等。參考第12條

7）原因：Nozzle 高度檢查未通過

處理：參考第8條

8）原因：軌道不能歸零

處理：根據具體報錯信息，確定故障位置：lifting table,軌道馬達等

3.西門子貼片機RV/D軸計數錯誤（RV-HEAD）

1）原因： Sleeve表面光柵盤臟了

處理：用無塵布蘸少許酒精輕擦，注意不能劃傷光柵盤。

2）原因：DP encoder表面臟了

處理：使用棉簽輕擦Dpencoder表面，注意不能劃傷表面

3）原因：DP馬達不良導致

處理：更換DP馬達

4）其他原因?qū)е?br />
4.西門子貼片機貼片前元件不在吸嘴上處理思路

1）原因：Feeder取料位置不準確

處理：重新對中取料位置

2）原因：吸嘴松動漏氣

處理：重新安裝吸嘴，如果吸嘴損壞，則更換吸嘴

3）原因：吸嘴真空值有異常

處理：參考第12條

4）原因：Holding值太小，吸嘴吸力不夠（CP20/CP20A/CPP）

處理：清潔真空分配盤和消音器，必要時更換

5）原因：真空發生器壞了

處理：更換真空發生器

6) 原因：貼片頭在移動過程中碰到了異物，如料帶

處理：清除異物

7）原因：DP白色遮光片污染或損壞,黑色遮光紙破損

處理：檢查清潔必要時更換

8）其他原因?qū)е?br />
5.西門子貼片機貼片/拋料馬達不能初始化

1）原因：馬達排線插頭沒有插到位/脫落

處理：關機后將排線插頭插好

2）原因：馬達上面纏有異物導致馬達轉不動

處理：清除異物

3）原因：Plunger的原因

處理：檢查Plunger的安裝

4）原因：Step board不良，

處理：更換stepboard驗證

5）原因：Headboard(頭板)不良

處理：更換頭板驗證

6）原因：貼片/拋料馬達不良

處理：更換馬達驗證

7）其他原因?qū)е?br />
6.西門子貼片機拋料

根據報錯信息確認是哪種類型的拋料：真空拋料/影像拋料

1）原因：真空拋料

處理：檢查取料位置是否準確

檢查吸嘴是否安裝正常，吸嘴是否松動漏氣

檢查真空值是否異常（open值、close值、holding值）

檢查Feeder是否異常，F(xiàn)eeder進給不穩定，或者是Pitch設錯了

檢查來料是否有異常

檢查吸嘴與來料不匹配（通常新程序可能出現該情形）

其他原因?qū)е?br />
2） 原因：影像拋料

處理：A、檢查拾取后的元件影像是否不在中心/歪斜，如果影像不正/歪斜，檢查是何種原因?qū)?br />
致，如取料位置不準確，真空值異常，F(xiàn)eeder不良，吸嘴與來料不匹配等。注意：有時候僅僅手動吸取一個元件看不出是否有異常，因此需要多吸取幾個元件或者在正常生產時在影像模式下連續觀察才能發現，因此處理拋料問題需要耐心。

B、如果拋料不是拾取不佳導致，而是由于影像本身導致。比如GF尺寸與實物不符合，亮度不佳，測試模式選擇不佳，來料本身有問題等。

7．西門子貼片機貼片偏移

根據偏移的情形處理思路如下

1）現象：每片小板某個元件都偏且偏的多少是一致的

處理：可能是程序坐標的問題，該情形大多發生在試產的時候。

2）  現象：個別的板子上某個元件偏移，

處理：此種情形可能是機器異常導致，此時可以檢查該元件是哪個區哪個頭哪個Feeder貼片的，檢查吸嘴安裝、真空值、取料位置以及Feeder等

3）  現象：某個貼片區上的料打出來全部偏移，

處理：可能是PCB沒有夾緊、可能是Mark點抓偏了等

4)  原因：轉板機的原因，如轉板機震動太大導致高電容偏移

處理：維修轉板機或通知軌道工程師處理

5）其他原因?qū)е?br />
8．Nozzle長度不對/高度測不過

1）原因：吸嘴沒有安裝到位

處理：重新安裝吸嘴

2）原因：吸嘴裝錯了，如要裝938裝了個939

處理：按照要求安裝吸嘴

3）原因：Sleeve不良，如Sleeve沒有彈性（RV-HEAD）

處理：更換Sleeve

4）原因：bottom sensor臟了/壞了(RV-HEAD)

處理：清潔bottomsensor,必要時更換Bottom sensor驗證

5）原因：如整頭吸嘴高度不對

處理：檢查Seg1基準頭吸嘴安裝是否到位必要時重新安裝

6) 其他原因?qū)е?br />
9．吸料慢或吸料時Feeder沒反應

1）原因：Feeder不良

處理：更換Feeder

2）原因：如果整個區都慢，可能是table不良

處理：更換table驗證

3）原因：CAN BUS問題/切刀控制卡不良

處理：更換切刀控制卡驗證

4）原因：料被降速了

處理：調查料被降速原因，必要時通知程序人員

5）其他原因?qū)е?br />
10.Table連接不上（僅適用S系列貼片機）

1）檢查T(mén)able接口處是否松動

2）Table通訊不良更換

3）Table版本不對。在SITESTsettingFirmwaredown load全部選種check下?？从袥](méi)有檢查不到的Table

4）其他原因?qū)е?br />
11．西門子貼片機PCB Mark識別不過

首先從影像模式檢查是哪種現象：Mark點沒出現/Mark點出現了但是識別不過

1）Mark點沒出現處理思路

檢查PCB是否反向了

檢查Mark點是否被標簽/其他異物擋住了

檢查軌道是否過寬

檢查PCB是否走到位/沖過頭

檢查PCB相機是否壞了

檢查機器零點是否正確

檢查PCB Corner是否正確

2）Mark點出現了但是識別不過處理思路

檢查Mark點位置是否偏差中心太大，如果是，按照上面Mark點沒出現思路處理

如果MARK點偏差無異常，是本身識別問題

檢查MARK點大小與設定值

檢查MARK點是否不佳（氧化、殘缺）

新產品試產時MARK點類型選錯

其他原因?qū)е?

12．西門子貼片機打開和關閉真空相差太大

首先檢測一下真空值，看看open和close值哪個異常

1）  open值偏大，可能是因?yàn)槲於氯?吸嘴裝錯/過濾芯臟(CP20/CP20A/CPP)

2）  open值偏小，可能是因?yàn)槲炻?吸嘴脫落/吸嘴裝錯

3)  close值偏小，可能是plunger不良（RV-HEAD）/可能是DP不良（CP20）

4） 真空發生器不良

5） 軌道上有料，CP20/CP20A真空測量時，吸嘴壓在料上，會導致真空測試異常。

6） 其他原因?qū)е?br />
13．西門子貼片機RV/Daxis: target position not reached （RV/D軸：沒有到達目標位置）

1）如果故障只發生在一個segment上

檢查該Sleeve是否有異常（臟污、轉不動）

2）如果問題發生在多個segment上

檢查Sleeve是否有異常

檢查DP馬達的O型圈是否磨損

檢查DP馬達是否不良

檢查DP encoder是否異常

檢查Star零點是否正確

3）貼片頭的原因， 更換貼片頭驗證，如果問題解決，分析換下的貼片頭或送ASM分析

4）其他原因?qū)е?br />
14．西門子貼片機S-axis:required position not reached （S軸：沒有到達所需位置 ）

1) 可能是S軸剎車片沒有潤滑（RV-HEAD）

2) 其他原因?qū)е?br />
15. 西門子貼片機RV/Z axis: I rms current limiting （RV/Z軸：均方根電流限制）

1）原因：貼片時Z軸貼到其他元件上面，導致Z軸阻力變大電流變大報錯

處理：檢查PCB，是否有重復貼片

2）原因：Z軸馬達故障

處理：更換Z軸馬達驗證

3）其他原因?qū)е?br />
16. 西門子貼片機S axis: jams during reference run （S軸：會參考運行時夾?。?/strong>

1）原因: Star軸動不了. Star軸剎車污染.

處理: 清潔star剎車并涂薄薄的一層油脂.

2）原因: 元件在Star軸圓形導軌里，導致Star軸被卡住。

處理: 移除元件.

3）原因: Star軸馬達失效.

處理: 更換star軸馬達.

4）原因: Z軸機械故障. 從圓形導軌到Z軸滑塊的機械過渡段沒有調整好.

處理: 檢查Z軸機械結構. 維修人員檢查; 必要時換機頭.

5）原因：頭板排線沒有插好或接觸不良

處理：關機，拔插頭板排線并固定

6) 原因：貼片頭的原因

處理：更換貼片頭驗證，如果問題解決，分析換下的貼片頭或送ASM分析

7）其他原因?qū)е?br />
17．RV/Z axis: jams during reference run （RV/Z軸：在作回基準動作時卡?。?/strong>

1) 原因: Z軸移動不順暢

處理: 手動拉動Z軸是否順暢，如果不順暢，檢查是否有異物/缺少潤滑。

2）原因：Z軸導向軸承損壞

處理：更換Z軸導向軸承

3) 原因: Z軸馬達不良

處理: 更換Z軸馬達

4) 原因: Z軸飼服卡/軸控卡不良

處理: 更換Z軸飼服卡/軸控卡驗證

5) 原因：貼片頭的原因

處理：更換貼片頭驗證，如果問題解決，分析換下的貼片頭或送ASM分析

6）其他原因?qū)е?br />
18．西門子貼片機Star can’t be turned due to light barrier Z-top （Star軸因Z軸頂部傳感器不能轉動）

1）原因: Z軸頂部擋光傳感器失效, 污染

處理: 清潔傳感器， 必要時更換Z軸頂部擋光傳感器.

2）原因：Z軸頂部傳感器插頭松了

處理：關機，拔插并插頭

3）原因: Z軸故障

處理: 參考第17條

4）原因: 貼片頭盾形板不良

處理: 更換盾形板

5）Z軸皮帶與Z軸固定螺絲松動導致皮帶不能帶動Z軸運動

處理：檢查并緊固Z軸皮帶

6）原因: 頭板不良

處理: 更換頭板.

7 ) 原因：貼片頭的原因

處理：更換貼片頭驗證，如果問題解決，分析換下的貼片頭或送ASM分析

8）其他原因?qū)е?br />
19. 西門子貼片機Star can’t be turned due to ejection valveactuator（由于拋料馬達原因S軸不能轉動）

1）原因: Plunger有問題，比如有臟污

處理:保養或更換Plunger.

2）原因: 拋料馬達異常

處理: 檢查拋料馬達上面是否有異物，必要時更換拋料馬達驗證。

3）原因：頭板排線未固定，生產過程中晃動太厲害。

處理：緊固頭板排線

4）原因：貼片頭有問題

處理：更換貼片頭

5）其他原因?qū)е?br />
20．西門子貼片機Leak in RV headsegment after placement（貼片后RV頭segement真空泄漏）

1）可能是Plunger不良(RV-HEAD)

2）可能是Pickup馬達間隙沒有調整好(RV-HEAD)

3）可能是真空分配盤不良（RV-HEAD）

4) 其他原因?qū)е?br />
21．西門子貼片機Nozzle contaminated orworn out （吸嘴污染或破損）

1）原因：吸嘴損壞了

處理：更換吸嘴

2）原因：吸嘴表面有臟污

處理：清潔保養吸嘴

3）原因：元件相機鏡頭表面臟了

處理：使用棉簽輕輕擦拭鏡頭表面，注意不能劃傷

22．西門子貼片機X axis: does not reachrequired position （X軸：不能到達要求的位置）

1）X軸阻力太大導致（軸承壞了/馬達壞了/滑塊導軌壞了）

2）X軸Encoder和光柵異常

3）伺服卡或軸控卡異常

4）其他原因?qū)е?br />
23.  西門子貼片機Y axis: does not reach required position

1）Y軸阻力太大導致（軸承壞了/馬達壞了/滑塊導軌壞了）

2）Y軸Encoder和光柵異常

3）伺服卡或軸控卡異常

4）其他原因?qū)е?br />
24. 西門子貼片機Pro程序不能上傳

原因： 西門子服務器死機

處理： 檢查西門子服務器是否正常工作.

原因： 網絡故障.

處理： Ping IP 地址，是否能Ping 通，保證網絡正常.

原因： 另外的線體占用了資源.

處理： 停止另外線條的西門子Pro 與服務器的鏈接.

25. 西門子貼片機SMT5第二臺X4關機重啟后，貼片緩慢

原因：不明

處理：關機重啟后，先不要按啟動按鈕。進Sitest，檢測硬件。完成后，退出Sitest,按啟動按鈕即可。

26.西門子貼片機SMT3/HS50，啟動按鈕按下后，主繼電器不能吸合，貼片機無法啟動

原因：某個開關繼電器不良

處理：拔插開關繼電器，必要時更換。

原因：inrush current limit card(涌入電流限制卡)不良

處理：更換該卡

27、西門子貼片機HS50對中取料位置時報超極限。

原因：西門子貼片機BUG

處理：進SITEST后再退出來，貼片機整體歸零后恢復正常。
