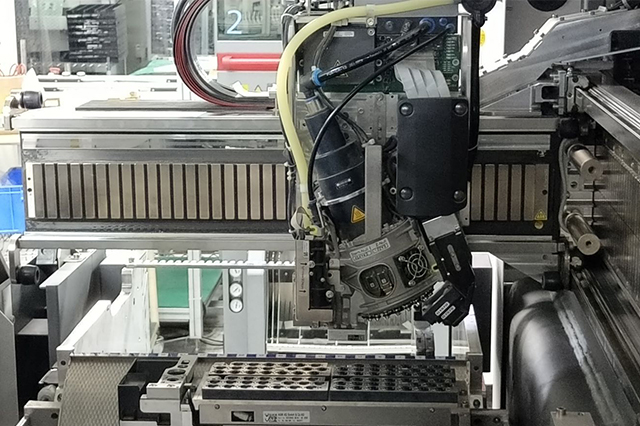

ASM TX貼片機作為一款高性能的貼裝設備，其Z軸驅動裝置在貼裝過程中發揮著至關重要的作用。以下是關于ASM TX貼片機Z軸驅動裝置功能的詳細介紹：

一、主要功能

精確移動與定位

Z軸驅動裝置能夠確保貼片頭在垂直方向上實現精確移動，這對于元器件的準確貼裝至關重要。

通過高精度的控制系統，Z軸驅動裝置能夠?qū)崿F(xiàn)微米級的定位精度，滿足高精度貼裝的需求。

負載平衡與穩定性

Z軸驅動裝置需要具備負載平衡能力，以確保在貼片過程中貼片頭能夠保持穩定。

這有助于減少貼片誤差，提高貼裝質量。

快速響應與加速

在高速貼裝過程中，Z軸驅動裝置需要具備快速響應和加速的能力。

這可以確保貼片頭能夠迅速到達指定位置，并完成元器件的貼裝操作。

二、技術特點

直線電機（磁懸?。R達

ASM TX貼片機Z軸驅動裝置采用直線電機（磁懸?。R達，具有無磨損、高精度和長壽命等優點。

這種馬達通過磁懸浮技術實現了無接觸運動，從而減少了磨損和摩擦，提高了運動精度和穩定性。

光柵尺全閉環控制

所有運動軸（包括Z軸）均采用光柵尺全閉環控制，這可以實時監測和反饋軸的位置信息。

配合磁懸浮馬達，這種控制方式能夠確保極高的定位精度和重復性。

貼裝壓力控制

Z軸驅動裝置還具備貼裝壓力控制功能，通過集成在貼片頭上的貼裝壓力傳感器，可以實時監測和控制貼裝壓力。

這有助于保護元器件不被損傷，并提高貼裝質量。

高度適應性

ASM TX貼片機的Z軸驅動裝置具有高度的適應性，可以適應不同尺寸、形狀和重量的元器件貼裝需求。

通過調整Z軸的運動參數和控制系統，可以輕松實現不同元器件的貼裝操作。
