汽車保險絲盒端子機 銳鉑R5

本設備用于各類在裝汽車保險連接端子;自動切斷成單個端子件，通過凸輪傳動機構自動準確高效地插入PCB板上并且端子與PCB在同爐前保持一定的連接強度,系統可,監控、編程、診斷、操作功能完善,實現智能化生產。

銳鉑R5端子機產品特點:

高剛性凸輪結構：High rigidity cam structure

實現高產能：Achieve high production capacity

高重復精度生產：High Repetitive Precision Production


PCB尺寸/PCB dimension：max:330*245mm

PCB傳送方向/PCBtransmission direction：L-R; R-L

PCB支撐方式/PCBsupport mode：底模/Bottom mold

平臺速度/Platform speed：70m/min

插件方向/Pin direction：360度任意角度/360°freerotation

插件速度/Pin speed：140-220PCS/min

通訊方式/Communication mode：RS485/RS232

PCB板安裝時間/PCBinstalaltion time：4S

來料方式/Material feeding way：卷料/Rolling

插裝頭數量/Numberofinsertion head：1~3個/1-3

孔位校正方式/Correction way of hole position：CCD高清工業相機視覺系統/CCDhigh-definitionindustrial camera vision system

控制系統/Control system：工業電腦+顯示屏Windows系統/Industrial computer+display screen Windows system

設備尺寸/Dimension of device：L2070*W1250*H1600(mm)

重復精度/Repetition accuracy：+0.018mm

設備框架材質/Materialof device frame：鋼結構/Steel structure

重量/Weight：約1200KG/About 1200KG

氣壓/Atmospheric pressure：0.5-0.7MPa

設備功率/Powerof device：1500W

電源/Power source：AC220V 60HZ

使用溫度/Operating temperature：5-40度/5-40℃

使用濕度/Operating humidity：10-90%RH

環境要求/Environmentrequirement：無腐蝕氣體/Non-corrosive gas


深圳市托普科實業有限公司專注為電子制造商提供如下SMT設備：

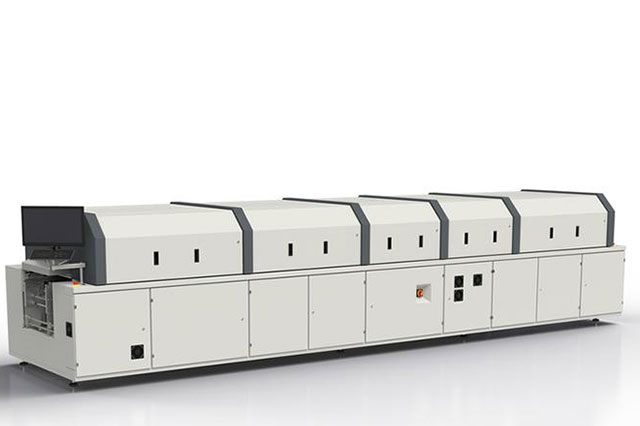

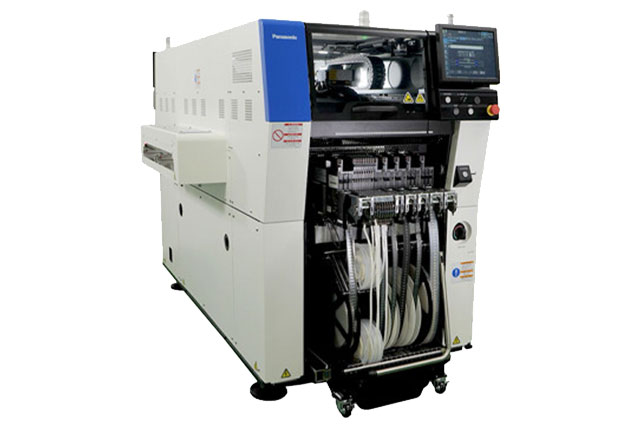

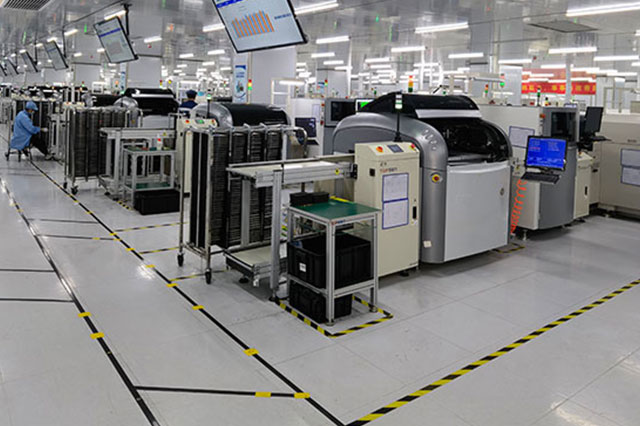

印刷機、 SPI、貼片機、AOI、回流焊、X-Ray等整條SMT生產線設備；

上下板機、接駁臺、涂覆機、點膠機、接料機等SMT周邊設備；

飛達、吸嘴、板卡、氣閥、皮帶、零配件、耗材等服務和解決方案。
