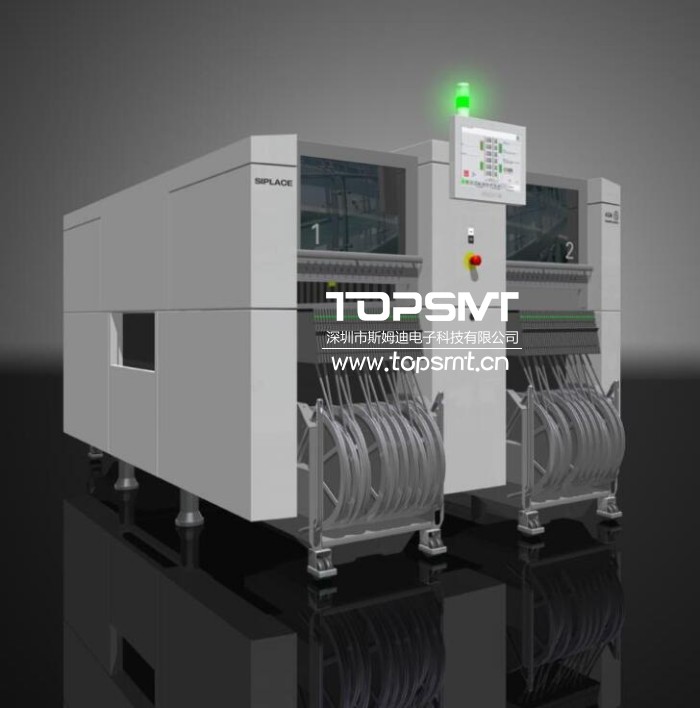

西門子貼片機SIPLACE X4 S

西門子貼片機SIPLACE  X4 S機器參數：



懸臂數量：4

IPC速度：105,000cph

SIPLACE基準評測：125,000cph

理論速度：170,500cph

機器尺寸：1.9x2.3m

貼裝頭特性：MultiStar

元器件范圍：01005-50x40mm

貼裝準確性：±41μm/3σ(C&P)~±34μm/3σ(P&P)

角精度：±0,4°/3σ(C&P)~±0,2°/3σ(P&P)

最大元器件高度：11,5mm

貼裝力：1,0-10牛頓

傳送帶類型：單軌,靈活雙軌

傳送帶模式：異步,同步,獨立貼裝模式(X4i S)

PCB格式：50x50mm－850x560mm

PCB厚度：0,3－4,5mm(其他尺寸可根據要求定制)

PCB重量：最大3kg

元器件供應與供料

供料器容量：160個8mmX供料器模塊

供料器模塊類型：

SIPLACE元器件推車,SIPLACE矩陣托盤供料器（MTC）4，華夫盤托盤(WPC5/WPC6)4,JTF-S/JTF-MSIPLACE，X供料器，Tray盤,振動料管,振動供料器,定制OEM供料器模塊

拾取率：≥99,95%

DPM速率：≤3dpm

照明等級：6級照明度

ASM在推薦的范圍和間隔周期內進行專業的維護，確保SIPLACE設備在整個壽命周期內提供規定的性能和精度。我們多樣化的維護合同使這項工作變得更加輕松。

1僅針對設備主體

2利用SIPLACE強力貼裝頭提供最大30N貼裝壓力

3延伸的輸入輸出導軌可以讓板長達到850毫米

4僅SIPLACEX2S，X3S以及X4S具備——SIPLACE X4i S不適用

5不能在同一貼裝區合并

6根據評估標準



西門子貼片機SIPLACE  X4 S產品特點：



SIPLACEX:頂極SMT生產線

眾多電子產品制造商認為：無論在哪里SIPLACEX系列的標稱值都可以達到所需的最大速度和絕對精度（適用于移動電話、平板電腦、筆記本電腦、LED貼裝等）。

為客戶提供頂級的速度、最低的dpm、穩定的0201（公制）處理能力、不停線設置轉換以及快速新品導入等功能。

SIPLACEX系列具有懸臂模塊化功能，能提供2個、3個或者4個懸臂。

難以置信？我們期待收到您的來信——與其他制造商的設備做個比較。了解SIPLACEX系列如何優化特殊的生產工藝，如何快速收回投資，以及它具備的其他競爭性優勢。
