SMT貼片機飛達（Feeder）的種類解說

發布時間：2016-09-06 15:49:54 分類：新聞中心瀏覽量：154

什么是SMT貼片機供料器？SMT貼片機供料器也稱為送料器，喂料器，給料器，料槍或被常稱為飛達，飛達這個詞是由英文Feeder直譯而來。供料器是貼片機最主要的配件，也是貼裝技術中影響貼裝能力和生產效率的重要部件，有些SMT貼片機直接用可裝供料器數量作為標志。

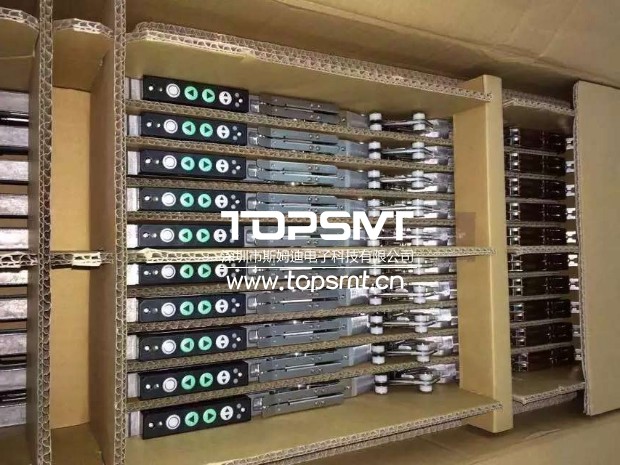

松下貼片機飛達

SMT貼片機供料器有哪幾種形式？SMT貼片機是通過指令到指定的位置拾取供料器中元器件，由于不同種類貼裝元器件采用不同的包裝，不同的包裝則需要相應的供料器。以下是目前市場上主流SMT貼片機供料器。

按照送料方式來分，常見的有

1、托盤式送料器,盤式送料器 Tray Feeder トレイフィーダー

可以分為單層結構和多層結構，單層托盤式送料器是直接安裝在貼片機送料器架上，占用多個糟位，適用于托盤式料不多的情況；多層托盤式送器料有多層自動傳送托盤，占用空間小，結構緊湊，適用于托盤料比較多的的情況，盤裝元器件多為各種IC集成電路元件。

在使用托盤式料時，需要注意保住大管角外露元器件，以防止在運輸和使用中造成機械和電性能的損壞。在托盤中使用TQFP、PQFP、BGA、TSOP和SSOPs元器件時，托盤尺寸可以達到150mm x 330.2mm，高度25.4mm。有趣的是，托盤式送料器不僅可以供給貼片機拾取元器件，也可以做為貴重元器件的勢拋料站。

2、帶式送料器，Tape Feeder　テープフィーダー

帶式送料器是貼片機送料器中最常用的一種標準送料器，傳統結構方式有輪式、爪式、氣動式以及多間距電動式，現在已經發展為高精度電動式，高精度電動式與傳統結構方式相對，傳送精度更高、送料速度更快、結構更加緊湊，性能更穩定，大大提高了生產效率。

帶狀料的基本寬度有：8mm、12mm、16mm、24mm、32mm、44mm和52mm等多種類型，間距有2mm、4mm、8mm、12mm和16等；卷軸直徑尺寸有7 in和13 in兩種。

3、散料盒式送料器（振動飛達）Stick Feeder スティックフィーダー

散料盒式送料器，又稱為振動式送器料，其工作方式是將元器件自由地裝入成型的塑料盒或袋內，通過用振動式送料器或送料管把元器件依次送入貼片機，這種方式通常使用于MELF和小外形半導件元器件，只適用于無極性矩形和柱形元器件，而不適用于極性元器件。特點：振動飛達比較貴。

4、管式送料器 Tube Feeder 　チューブフィーダー

管式送料器通常使用振動送料器來保證管中元器件不斷進入貼片頭吸取位置，一般PLCC和SOIC是用這種方式來供料的。管式供料器有對元器件引腳保護作用好，穩定性和規范性較差，生產效率較底的特點。

5、振動盤 Vibration Feeder 特殊飛達，需定制。

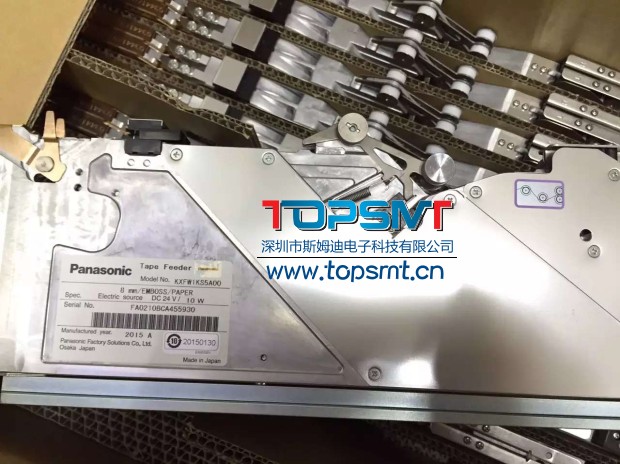

SMT貼片機飛達

按照電動非電動來分：

常見的有電動飛達，機械式飛達。
