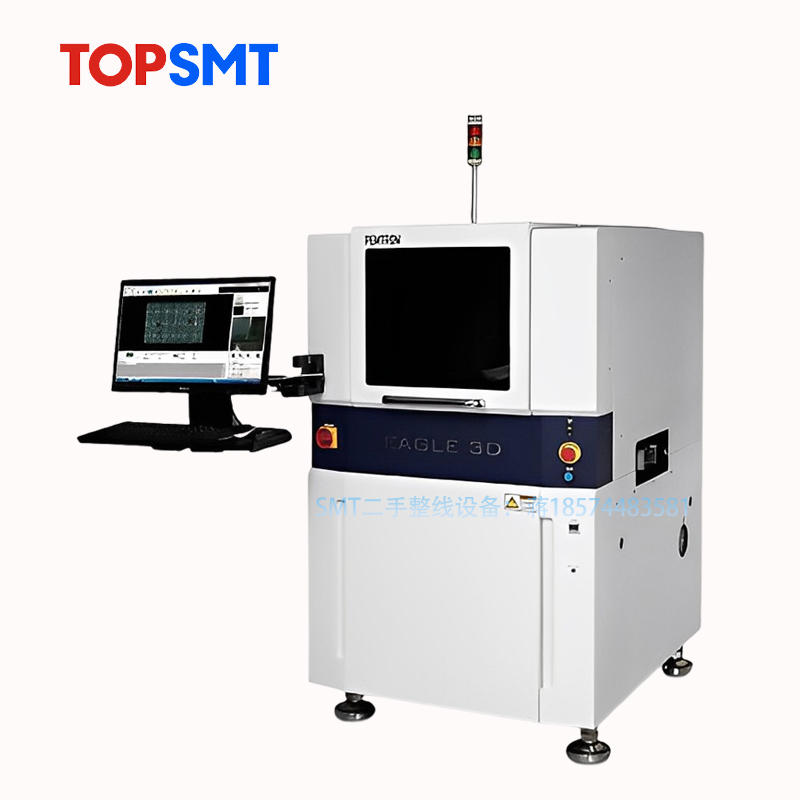

PEMTRON-EAGLE-3D-8800HS自動光學檢測儀


1.AOI自動光學檢測儀在電子制造工藝段的應用

在電子制造工藝中，AOI自動光學檢測儀已成為了SMT表面貼裝及THT通孔DIP插件焊接，三防漆Coating等工藝段的智能檢測設備中增長最快的設備。隨著我國人工成本逐年增長，在傳統PCBA電路板生產過程中，PCBA檢測依靠人力，不僅對作業人員要求高，人工操作的標準也不統一，從而會導致不可避免的人為疏漏和出錯。

2.傳統人工檢測的弊端

PCBA工廠車間一條SMT 生產線配備3-10 個人采用目視檢測產品的人海戰術勢必會增加生產線的運營成本，此外還有無法及時追溯生產情況，數據無法信息化等眾多弊端。因此，未來電子制造工廠出于對產品品質和成本控制的需求，將加速AOI自動光學檢測設備替代人工的進程。

3.電子產品的快速發展和高品質要求

隨著電子信息行業不斷發展，PCB產品也向超薄性、小元件、高密度、細間距方向快速發展。單位PCB上元器件組裝密度越來越高，線寬、間距、焊盤越來越細小、已到微米級，復合層數越來越多，客戶端的品質要求也在不斷的提高。chip類元件已經達到03015的大小，對檢測的精度要求越來越高。

4.AI深度學習算法的應用

智能電子智造時代的來臨，眾多電子EMS制造廠商都朝著如何提升更高品質，實現產線“零缺陷”的方向發展。AI深度學習算法助力光學檢測新趨勢，可以幫助工廠實現檢測的自動化，提高檢測的精度和效率。同時也為電子制造行業提供了一種全新的技術手段，有望在未來的電子制造中發揮越來越重要的作用。


深圳市托普科實業有限公司專注為電子制造商提供如下SMT設備：

INOTIS印刷機、 奔創 PEMTRON SPI

松下貼片機 、富士貼片機 、西門子貼片機

奔創 PEMTRON AOI、Heller回流焊

等整條SMT生產線設備，以及零配件、服務和解決方案。
